Технологические задачи



·         Сканирование и контроль качества линейно – угловых размеров турбинных лопаток;

·         Подготовка и вывод пользовательских отчетов с результатами контроля лопаток;

·         Формирование архива сканированных лопаток;

·         Использование полученных моделей для работ по реверс-инжинирингу.

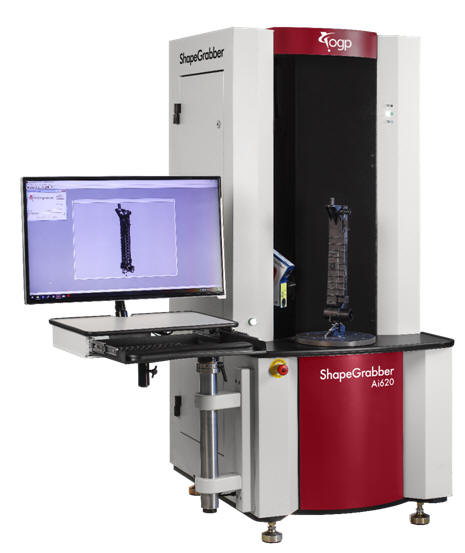

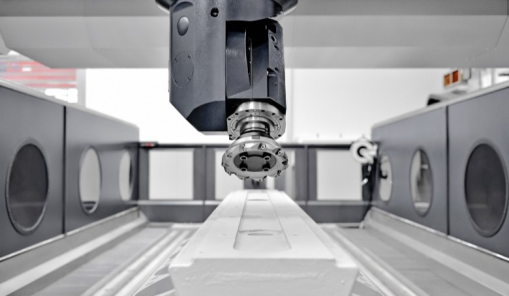

Принцип работы системы



          Система является напольной. Имеет гранитное основание и колонну. Место установки и закрепления детали – вращающийся стол с зажимной оснасткой. Сканирующая голова установлена на колонну и перемещается по вертикали во время сканирования. Есть возможность установки наклонной оснастки на колонну для наклона сканирующей головы во время сканирования до 25°. Это позволяет еще проще и точнее получать данные о сканирующей лопатке.

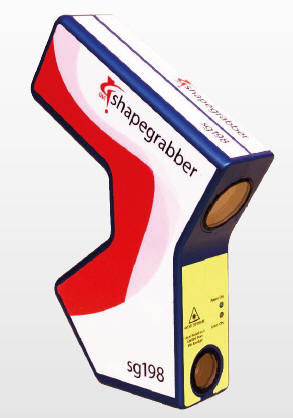

          Для сканирования используется запатентованная сканирующая голова с полосовым лазером синего цвета. Скорость сканирования головы до 155 000 точек в секунду.





Размеры зоны измерения

Длина

мм

580

Ширина

мм

200

Максимальная допустимая нагрузка на поворотный стол

кг

15

Конструктивные требования к оборудованию:

Массогабаритные показатели:

Масса

кг

1200

Габаритные размеры:

Длина

мм

850

Ширина

мм

870

Высота

мм

895

Число координат (осей, степеней подвижности)

3

Материал рабочего стола

Натуральный термостабильный гранит

Материал, на котором установлены инкрементальные шкалы

Углепластик, композит

Минимальный ход по оси Z

мкм

0.5

КИМ обеспечивает сканирование блестящих поверхностей

класс

12, в соответствии с ГОСТ 2789-59

Измерение малых радиусов кромок лопаток

мм

0,035









Контролируемые параметры профиля пера лопатки

Хорда

b

Полухорда

b1;b2

Угол закрутки

ɑ

Координаты спинки

(Xс;Yс)

Координаты корыта

(Xk;Yk)

Максимальная толщина

Cmax

Толщина на расстоянии n1 от входной кромки

C1

Толщина на расстоянии n2 от выходной кромки

C2

Толщина на расстоянии n3 от входной кромки

C3

Толщина на расстоянии n4 от выходной кромки

C4

Радиус входной и выходной кромки

R1, R2

КИМ приспособлена для работы в условиях производственного подразделения, в том числе на участке с сильным загрязнением, а также физически защищен от механических, климатических и иных воздействий;

КИМ обладает возможностью измерения поверхностей с различными степенями шероховатости поверхности (Ra 0.2– Ra 6.3)

КИМ обеспечивает быструю переналадку с одного вида лопаток на другой в условиях серийного производства (не более 5 мин.)

КИМ имеет возможность встраивания в роботизированные системы подачи измеряемых деталей

КИМ имеет возможность организации обратной связи с блоком ЧПУ станков

КИМ имеет возможность измерения замковой части лопаток и расчета смещения пера лопатки относительно замка

КИМ не требует подвода сжатого воздуха

КИМ не требует наличия специально оборудованного лабораторного помещения
